Многофункциональный терминал хранения и перелива сжиженного углеводородного газа

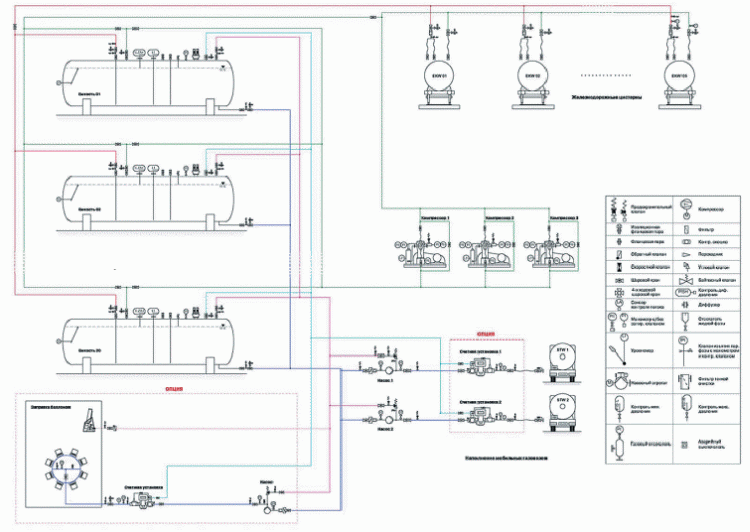

Терминал для хранения и обработки CУГ

Любой современный терминал должен состоять из основных компонентов:

  • пункт приема сжиженного газа — железнодорожная ветка, оборудованная эстакадой для технологического оборудования слива газа из ж/д вагонов;
  • компрессорный участок — предназначен для обработки ж/д цистерн. Обеспечивает дифференциальное давление между емкостями и, таким образом, движение жидкой фазы СУГ. Гарантирует быструю раскачку цистерн от остаточного давления после слива;
  • стационарные емкости базы хранения — наземные (в т.ч. и обвалованные) сосуды высокого давления. Оборудованы всей необходимой контрольно-измеритель-ной аппаратурой. Обеспечивают хранение принятого количества газа. Гарантируютзапас продукта базы хранения для бесперебойной работы терминала в течение заданного времени;
  • насосный участок — предназначен для быстрого и бесперебойного снабжения сжиженным газом технологических участков терминала;
  • контрольно-счетные установки — объемные и массовые расходомеры различной конфигурации для учета передвижения продукта как внутри терминала, так и при коммерческих продажах;
  • пункты заправки автоцистерн — места для заправки автомобильных цистерн гарантируют точную и быструю заправку продукта в автоцистерны для дальнейшего его распределения потребителям;
  • участок заправки бытовых баллонов — современный комплекс для разлива сжиженного газа в бытовые газовые баллоны.
  • Система мониторинга и дистанционного управления комплексом.
  • Весовые для железнодорожного и автомобильного транспорта.

Пункт приема сжиженного газа

Традиционным решением для доставки сжиженного газа на терминал является железнодорожный транспорт. Железнодорожная ветка должна быть оборудована эстакадой. На терминалах-многотысячниках эстакады размещают для одновременного слива до 20 железнодорожных цистерн.

Компания FAS поставляет комплексное оборудование для эстакад, начиная от комплектных шлангов и заканчивая технологической арматурой. Такая арматура, как скоростные и обратные клапаны, смотровые окошки и указатели направления потока, трехходовые и стандартные шаровые краны, может поставляться отдельно или монтироваться в технологические узлы. Шланги специального исполнения не требуют дополнительного кабеля для выравнивания электрического потенциала между корпусом эстакады и цистерной. В структуру шланга вмонтирован проводник, обеспечивающий необходимое сопротивление для предотвращения эффекта искрообразования и обеспечивающий выравнивание электрического потенциала. Запорные краны сконструированы для длительной работы в тяжелых условиях. Конструкция корпуса кранов позволяет быстро произвести замену внутренних элементов в случае их выхода из строя, не требуя при этом специализированной оснастки и высококвалифицированного обслуживающего персонала.

Компрессорный участок

Компания FAS производит и поставляет компрессорные агрегаты, эксплуатация которых в суровых условиях зарекомендовала себя с наилучшей стороны. Широкий ассортимент предлагаемых компрессоров позволяет обеспечить любые производственные потребности. Компания FAS предлагает на рынке компрессора типа FAS-161, 361, 601, 942. Отличительная черта данных компрессоров — отсутствие необходимости в отапливаемом помещении. Компрессорные агрегаты могут располагаться под навесом, что позволяет значительно уменьшить расходы при строительстве и последующей эксплуатации. Все части компрессорного агрегата охлаждаются воздухом. Специальное исполнение не допускает перегрев агрегата и в жаркую погоду. Оптимально выбранная система привода компрессора позволяет достичь максимальной производительности при минимальных энергозатратах. Так, например, компрессор серии 900 производительностью 212 м3/час управляется электромотором 30 кВт. Возможность комплектации компрессорных агрегатов высокоточной контрольно-измерительной аппаратурой позволяет гарантировать долгосрочную и безотказную работу.

Любой агрегат может быть дополнительно укомплектован:

  • контролем давления масла в системе компрессора;
  • контролем максимального и минимального давления газа;
  • контролем температуры газа;
  • контролем наличия жидкости в жидкостном отсекателе. Современные щиты электроуправления компрессорными агрегатами гарантируют правильную и мягкую эксплуатацию электромоторов компрессорных агрегатов. Щиты управления могут быть выполнены как во взрывобезопасном исполнении, так и для размещения за пределами взрывобезопасной зоны. Щиты электроуправления могут быть укомплектованы системами:
  • контроля перегрузки электродвигателя;
  • контроля наличия фаз;
  • аварийного отключения при загазованности;
  • аварийного выключения при пожаре;
  • аварийной кнопки «СТОП».

Специально спроектированные щиты электроуправления позволяют совместно с системой контроля параметров работы компрессора гарантировать сохранность и работоспособность агрегатов продолжительное время.

Стационарные емкости базы хранения

Емкости, поставляемые компанией FAS, либо емкости, произведенные другими предприятиями при информационной поддержке проектного отдела компании FAS, позволяют обеспечить максимальную эксплуатационную пригодность для правильного учета и хранения сжиженного газа. При хранении на терминале различного по качеству сжиженного газа системы трубопроводов проектируются для возможности производить смеси газов, требуемые на рынке. Так, системы отопления коттеджей требуют качество газа с процентным содержанием пропана выше 80 %, а сеть газовых автозаправочных станций предпочитает 50 % смесь пропана и бутана. Любая емкость оборудована основными, принятыми во всем мире компонентами:

  • вентиль подачи жидкой фазы (1);
  • вентиль забора/подачи паровой фазы (2);
  • мультиклапан для манометра (3);
  • предохранительный клапан (4);
  • механический уровнемер (5);
  • сигнализатор уровня предельного наполнения 85 % (6);
  • электронный уровнемер для системы мониторинга (7);
  • визуальный контроль 85 % (8);
  • отбор жидкой фазы (9).

Наиболее важные по своему назначению и конструкции компоненты емкости, необходимые для дополнительного рассмотрения, приведены далее.

Предохранительный клапан

Передовая технология размещения предохранительных клапанов на единый мультипорт позволяет достичь максимальной эксплуатационной пригодности устройства.

При использовании мультипорта сервисная служба имеет возможность вести замену клапанов для очередной проверки без опорожнения емкости. Конструкция мультипорта позволяет перекрыть любой из предохранительных клапанов для демонтажа.

Механический уровнемер

Механические уровнемеры поплавкового типа позволяют быстро оценить состояние уровня сжиженного газа в емкости. Сигнализатор уровня предельного наполнения 85 % позволяет незамедлительно подать сигнал на систему оповещения обслуживающего персонала о достижении уровня газа в емкости 85 %. В зависимости от системы управления терминалом может автономно отключить процесс заправки емкости.

Электронный уровнемер

Электронный уровнемер для системы мониторинга с дополнительным датчиком контрольных значений уровня наполнения, минимального 5–10 % и максимального 70–85 %. Современное измерительное устройство, позволяющее определить уровень сжиженного газа в емкости с точностью до 1 мм. Дополнительные компоненты, которыми может комплектоваться зонд, позволяют управлять насосным и компрессорным оборудованием, отвечающим за наполнение или опорожнение емкости.

Система настройки уровнемеров FASVEGA

Современный интерфейс программы настройки датчиков позволяет учесть все геометрические особенности емкостей хранения, настроить уровнемер непосредственно для каждой емкости индивидуально.

Насосный участок

Многолетний опыт работы с насосами различных конструкций позволил компании FAS остановиться на двух принципиально различных типах насосов, зарекомендовавших себя с наилучшей стороны.

Открытовихревые насосные агрегаты

Открытовихревые насосные агрегаты являются общепризнанным лидером в насосостроении для нефтегазовой промышленности, и в частности для стационарных систем пропан-бутана. Насосные агрегаты серии FAS-NZ разработаны специально для эксплуатации в температурных условиях от -40 до +50°С.

Для продуктивной и быстрой перекачки сжиженного газа в пределах терминала и для подачи сжиженного газа на заправочные посты применимы насосные агрегаты с производительностью от 100 л/мин. до 200 м3/час, рассчитанные на дифференциальное давление до 14 бар и укомплектованные электродвигателями мощностью от 5 до 75 кВт.

Шиберные насосные агрегаты

Шиберные насосы типа FAS-LG с наилучшей стороны зарекомендовали себя в системах перелива газа при большей производительности. Бесспорное преимущество отношения стоимости насосов к характеристикам производительности агрегата, мощности электромотора при компактном исполнении часто являются определяющими при выборе систем перекачки.

Так, насосный агрегат производительностью 950 л/мин. оснащен мотором мощностью 15 кВт.

Возможность комплектации насосных агрегатов высокоточной контрольно-измерительной аппаратурой позволяет гарантировать долгосрочную и безотказную работу. Любой агрегат может быть укомплектован:

  • датчиком максимального давления. Исключает возможность работы насоса в экстремальных условиях при закрытых вентилях на линии нагнетания.
  • датчиком сухого хода. Предохраняет насос от работы без наличия жидкости в подающем трубопроводе.

Агрегаты могут поставляться максимально укомплектованными и собранными согласно проекту заказчика в комплекте со смотровыми окошками, указателями потока, фильтрами-грязеуловителями, байпасными клапанами и прочей предусмотренной арматурой.

Специально спроектированные щиты электроуправления позволяют совместно с системой контроля параметров работы насосного агрегата гарантировать его безотказную работу в течение продолжительного времени. Электрощиты могут быть оборудованы:

  • контролем перегрузки электродвигателя;
  • контролем наличия фаз;
  • защитой сухого хода;
  • аварийным выключением при загазованности;
  • аварийным выключением при пожаре;
  • аварийной кнопкой «СТОП».

Контрольно-счетные установки

Компания FAS поставляет передовые установки, предназначенные для учета передвижения продукта как внутри терминала, так и за его пределы. Компания представляет наилучшие системы учета отпускаемого газа, созданные на базе объемомеров типа FAS-LC.

Счетчики типа FAS-LC поставляются производительностью от 20 до 3785 л/мин. Все, без исключения, счетные установки для правильной работы оборудованы газоотсекателем и дифференциальным клапаном. Данное оборудование позволяет гарантировать учет только жидкого продукта, подлежащего учету и продаже. Счетные установки, дополнительно оборудованные механическим печатным устройством, при помощи оператора на талон установленного образца наносят значение показания счетчика с информацией о последнем отпуске газа, причем каждый отпуск дополнительно маркируется порядковым номером от 01 до 99. Данный прием защищает ладельца установки от несанкционированного отбора газа.

Счетные установки последнего поколения приспособлены для ведения контроля учета отпущенного газа с его последующей обработкой и выдачей отчетов. Имеют возможность вести одновременный учет литрового значения и преобразовывать его в массовую составляющую. Функция перевода в массовую составляющую доступна для нескольких различных газовых смесей, приведенных в процентном содержании пропана и бутана.

Массовые расходомеры

Альтернативой объемным счетчикам являются массовые расходомеры. При необходимости вести массовый учет сжиженного газа (например, при сливе железнодорожных цистерн) широко применяются расходомеры типа Micro Motion, которые основаны на кориолисовом принципе измерения расхода жидкости и газа. Кориолисовый сенсор и микропроцессорный датчик обеспечивают измерение массового и объемного расхода, плотности и температуры. Расходомеры Micro Motion позволяют увеличить производительность и точность измерения. При использовании в счетных уcтановках двух расходомеров Micro Mоtion возможен учет при компрессорной перекачке. Возможность измерения сразу нескольких переменных в сочетании со стойкой к агрессивной среде конструкцией, а также высоким перенастраиваемым диапазоном измерений позволяет получить экономически выгодную установку, обеспечивающую высокую точность измерения в течение длительного периода времени без дополнительного перенастраивания.

Пункты заправки автоцистерн

Пункты заправки автоцистерн предназначены для заправки автоцистерн сжиженным газом и перелива сжиженного газа из автоцистерн в терминал. Пункты заправки могут включать в себя контрольно-счетные установки различной конфигурации и могут быть оборудованы устройством дистанционного управления насосными агрегатами и радиопереговорными устройствами взрывозащищенного исполнения для обмена информацией с диспетчером терминала. Специальное исполнение шланга не требует дополнительного кабеля для выравнивания статического напряжения (потенциала) между корпусом заправочной установки и автоцистерной. В структуру шланга вмонтирован проводник, обеспечивающий необходимое сопротивление для предотвращения эффекта искрообразования и обеспечивающий выравнивание электрического потенциала.

Участок заправки бытовых баллонов

Современный рынок реализации сжиженного газа не представляется без продажи сжиженного газа в бытовых баллонах. Наполнение газа в бытовые баллоны обеспечивается специально спроектированными для этого комплексами. Каждый комплекс является в своем роде уникальным, так как проектируется непосредственно с учетом индивидуальных особенностей региона эксплуатации.
