Универсальные установки для заправки бытовых и промышленных баллонов.
Основная проблема, стоящая перед потенциальными Инвесторами — большой объем капиталовложений — возникает, как правило, при неправильно подготовленных технических решениях. При строительстве ГНС особое внимание стоит уделить концепции, знанию положительных и отрицательных сторон тех или иных решений. На сегодняшний день компаниями FAS и NINNELT разработаны и широко используются следующие решения: автоматизированые карусельные и рядные установки, групповые установки с механическим рольгангом, а также контейнерные установки.

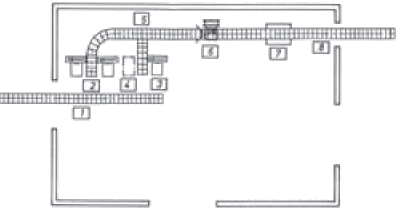

Комплектная установка типа FAS для заправки бытовых баллонов пропан/бутаном. Проектная производительность (максимальная) — 200 баллонов/час. Рядное исполнение с приводным конвейером. Оборудована устройством проверки герметичности и выбраковки баллонов. Наполняемые баллоны: 5, 27, 50 л. Требуемое количество персонала: 3–4 человека.
Преимущества решения:
- низкая по сравнению с каруселью стоимость, потребность в небольшом помещении
Недостаток решения:
- при однорядной системе максимальное количество постов — 6;
- предельная производительность установки – около 200 баллонов в час.
Увеличение производительности рядных установок допускается путем добавления дополнительного конвейерного ряда. Интегрированные толкатели позволяют автоматически сортировать баллоны на две независимые друг от друга заправочные линии (например для раздельного наполнения 25 и 50 литровых баллонов).
Таким образом можно увеличить количество постов до 12 и одновременно заправлять баллоны различных типов, что невозможно при работе одной заправочной линии или карусели.
Универсальная установка в групповом исполнении
Комплектная установка типа FAS для заправки бытовых баллонов пропан/бутаном. Проектная производительность (максимальная) — 100-150 баллонов/час. Групповое исполнение с бесприводным рольгангом. Оборудована устройством проверки герметичности баллонов. Наполняемые баллоны: 5, 27, 50 л. Требуемое количество персонала — 4 человека. Рекомендуется к использованию при терминалах с необходимостью в заправке достаточного количества баллонов при небольшой затратной части.
Универсальная установка для заправки бытовых баллонов

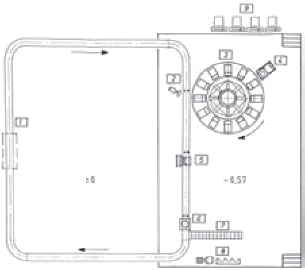

Комплектная установка типа FAS для заправки бытовых баллонов пропан/бутаном. Проектная производительность (максимальная) — от 230–270 до 1100 баллонов/час. Карусельное исполнение с приводным конвейером. Оборудована устройством проверки герметичности и выбраковки баллонов. Наполняемые баллоны: 5, 27, 50 л. Каждый пост оборудован струбцинами двух типов. Требуемое количество персонала — 3 человека.
Заправочная карусель может быть оснащена от 5 до 24 постами наполнения. При этом стоит учесть, что количество постов может быть меньше, чем их расчетное количество на карусели, что позволяет сократить объем первоначальных инвестиций и вместе с тем предусмотреть возможность увеличения производительности в будущем.

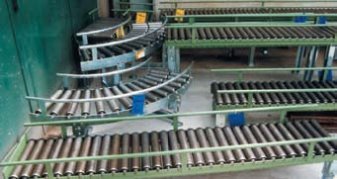

Карусельные установки могут поставляться с конвейерными линиями практически любых конфигураций, на самых различных уровнях автоматизации, в том числе и с автоматическими палетирующими системами для транспортировки и складирования баллонов.
Дополнительное оборудование к наполнительным установкам
Независимо от конфигурации наполнительной установки, каждая из систем может быть укомплектована рядом дополнительного оборудования: установкой термоусаживания пластиковых колпачков для баллоных клапанов/вентилей;
мойкой баллонов;
ручной или автоматической установкой для проверки герметичности;
электронными контрольными весами;
пескоструйной установкой и др.
Каждый из этих элементов может поставляться как в комплексе с наполнительной установкой, так и в качестве дополнения к уже существующим ГНС. Кроме того, наша компания поставляет и расходные материалы к, например, термоусаживающей установке— пластиковые пакеты с логотипом вашей компании.
Кроме того, предлагаются технические решения под ремонтную и лакокрасочную баллонную базу
Наполняющий пост (давление заправки до 25 бар)
Для наполнения баллонов пропан/бутановыми и другими индустриальными газами (специальное исполнение для агрессивных жидкостей). При достижении установленного веса автоматически прекращается подача газа. Механическое или пневматическое управление. Каждый пост может быть оснащен наполняющими струбцинами для заправки 5- , 27- и 50-литровых баллонов, отдельным турбинным счетчиком для обеспечения всестороннего контроля и учета продукта вне зависимости от места установки поста.
Принадлежности к постам заправки
| № заказа | Тип | Отсечка |
|---|---|---|
| 23 002 | WAB 90 | пневматическая |
| 23 075 | WAB 90 | механическая |
| № заказа | Дополнительные принадлежности |
|---|---|
| 23 006 | Балансер для подвески наполняющего пистолета |
| 23 007 | Складной помост для удобного наполнения малых баллонов |
| 23 008 | Сифонный элемент-фильтр DN 9, PN 100, из аллюминия, с заменяемым фильтрующим элементом, соединение W 21,8x1 1/4“ lks AG/IG |
| 23 009 | LPG-шланг высокого давления DN 10, PN 25, l=1,75m, собран, оединение W 21,8x1 1/4“ lks, накидная гайка |
| 23 010 | Галген для наполняющих весов |
Полуавтоматический стенд гидроиспытания
Машина предназначена для гидроиспытания от 1 до 5 газовых баллонов. Применяется в цехах по ремонту газовых баллонов. Баллоны без запорных уствойств устанавливаются в гнезда. Пневмоцилиндр плотно прижимает адаптер, через который закачивается жидкость и откачивается воздух. По окончании гидроиспытаний рама с баллонами переворачивается на 180 градусов и машина откачивает жидкость, закачивая в баллон воздух. Стенд дополнительно может быть оборудован датчиками, которые совмесно с вычислительной машиной регестрируют процесс испытания с последующей распечаткой протокола.
Ширина — 3000 мм,
высота — 2000 мм,
глубина — 950 мм.
Электропитание — 380 Вт.
Давление воздуха — 6 бар.

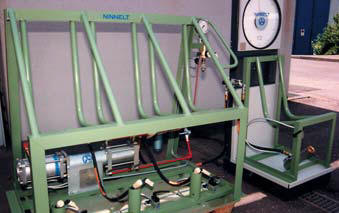

Cтенд опорожнения баллонов
Стенд для опорожнения баллонов используется в каждом газонаполнительном цеху для удаления тяжелого остатка из поступивших баллонов, а также для откачки газа из переполненых баллонов или баллонов с негерметичным запорным устройством. Стенд комплектуется струбцинами в соответствии с типом обслуживаемых баллонов. Насос для откачки газа из баллона может комплектоваться пневматическим или ручным приводом.
Автоматическая машина нахождения утечки или запечатывания ЗУ
Оборудование является составной частью цикла обработки баллона на конвейере. Автоматизация оборудование не требует присутсвия человека в процессе обработки баллона. Данная станина машины может быть оборудована насадкой (колоколом) для установки датчика утечки газа или навесным оборудованием подачи горячего воздуха при термоусадке запечатывающей пленки. Машина является сложным комплексом, способным обрабатывать баллоны различной высоты, перестраиваясь автоматически, при помощи набора пневмоцилиндров и пневмодатчиков. Оборудование полностью управляется от пневмосети. Производительность машины — от 600 до 1200 баллонов/час. Производительность зависит от сложности работ по обработке баллона.
Информационные датчики слежения за баллонами
Набор вспомогательного пневмооборудования для получения информации о месте нахождения баллона, размера поступающено баллона и количестве баллонов. Датчики и счетчики интегрированы в общую пневматическую схему управления цехом заправки баллонов.
