АГЗС с подземными емкостями FAS

Газовые заправочные станции с подземными емкостями и самовсасывающими насосными агрегатами изготовляются в следующих модификациях:

  • одна или две емкости следующим объемом: 6 700, 9 000, 12 000, 20 000 литров
  • эпоксидное покрытие с превосходной защитой от коррозии
  • станции могут комплектоваться одно и двухпистолетными газовыми заправочными колонками
  • самовсасывающие насосные агрегаты с узлом для отделения паровой фазы с производительностью до 100л/мин с диф. давлением до 12 бар
  • в отличии от станций с погружными насосами - возможность самозаправки - и подключения нескольких колонок (см. схему)
  • возможно оснащение станций оборудованием для автоматического контроля переполнения и прекращения заправки
  • запорно-регулирующая арматура обеспечивает надежную работу станции и снижает до минимума возможность ошибочного управления
  • станции сертифицированы и допущены в эксплуатацию на территории стран СНГ

Предусмотрено:

  • изготовление системы трубопровода по проектным данным;
  • возможность комплексной поставки: щит электроуправления, комплексный трубопровод по заданным размерам, счетные системы для определения количества заливаемого в емкость газа, сепаратный насос для заправки емкости.
Полный вес, т Номинальная вместимость, л Вместимость, л L, мм a, количество Schuss b, мм Пустой вес, кг
4,1 9000 8740 4750 2 1850 2100
5,8 12000 12550 6680 3 2330 2700
9,3 20000 20170 10540 5 3300 3900

Газовые заправочные станции с емкостями подземного размещения, укомплектованные самовсасывающими насосными агрегатами, а также компрессорными агрегатами для быстрой заправки собственных емкостей, перелива пропан-бутана из емкости номер 1 в емкость номер 2, а также аварийного опорожнения емкостей

Газовые заправочные станции с несколькими емкостями подземного размещения могут комплектоваться компрессорными агрегатами. Использование компрессорного агрегата позволяет добиться многоцелевого использования имеющегося оборудования со значительным увеличением экономической эффективности.

Комплектация станции компрессорным агрегатом позволяет:

  • быстро и эффективно, вне зависимости от газовоза - поставщика, производить заправку собственных емкостей станции
  • возможность перелива пропан-бутана из одной емкости в другую при проведении регламентных работ
  • при необходимости (критический режим) поддерживать избыточное давление в одной из емкостей
  • осуществлять аварийное 100%-ное опорожнение емкостей с последующей их дегазацией.

Производительность используемого компрессора - до 28 куб. метров в час при мощности электродвигателя 5 кВт.

Насосный и компрессорный агрегаты используются на открытом воздухе и не нуждаются в сепаратном подогреве.

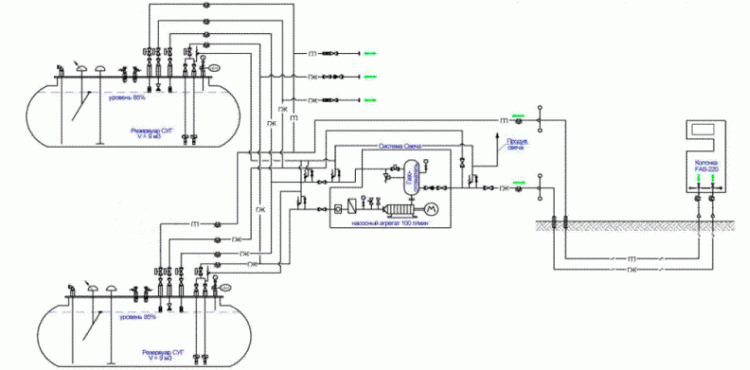

Схема АГЗС с подземноразмещёнными емкостями по 9000 м3, насосным агрегатом производительностью 100л/мин и ГРК FAS-220.
