Промышленного предприятия

Типичные примеры инсталляций САГ с испарителем для промышленных систем

Системы автономного газоснабжения для газопотребляющих агрегатов (сушки, печи и т. д.) мощностью 100-3900 кВт на базе электрических или огневых испарителей производительностью от 5 до 300 кг/час

Базовая комплектация
  • Емкость –9/20 м. куб
  • Испарительная установка (в шкафу)
  • Насос для подачи газа в испаритель (для котельных мощностью более 2 МВт)

Дополнительная комплектация

  • Анодно-катодная защита емкостей
  • Газопроводная арматура для монтажа газопровода высокого давления (шаровой кран, обратный клапан, скоростной клапан, электромагнитный клапан)
  • Прибор-указатель уровня топлива
  • Щит электроуправления насосной установки

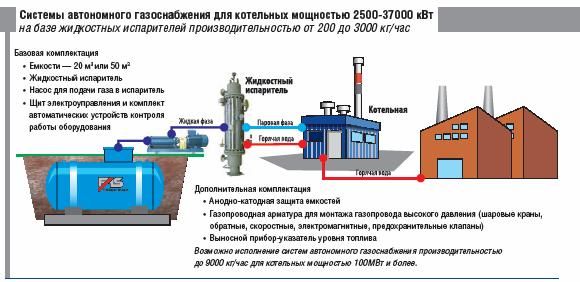

Системы автономного газоснабжения для котельных мощностью 2500-37000 кВт на базе жидкостных испарителей производительностью от 200 до 3000 кг/час

Базовая комплектация

  • Емкости – 25 м. куб
  • Жидкостный испаритель
  • Насос для подачи газа в испаритель
  • Щит электроуправления и комплект автоматических устройств контроля работы оборудования

Дополнительная комплектация

  • Анодно-катодная защита емкостей
  • Газопроводная арматура для монтажа газопровода высокого давления (шаровой кран, обратный клапан,
  • скоростной клапан, электромагнитный клапан)
  • Прибор-указатель уровня топлива
    Возможно исполнение производительностью до 9000 кг/час для котельных мощностью 100 МВт.
    Технико-экономическое сравнение использования различных
    видов топлива для горелочных устройств мощностью 2 МВт (2000кВт


    п/п
    Наименование Пропан-бутан Дизельное топливо Природный газ
    1 Максимальный расход в час* 169 кг./час. 246 л./час 233 м. куб./час
    2 Номинальный расход в год** 291 525 кг. 424 350л. 401 925м. куб.
    3 Цена энергоносителя (грн.) 5,30 грн/кг. 6,30 грн. 1,35 грн/м. куб.
    4 Стоимость топлива в год (тыс. грн) 1 545,082 2 673,405 542,598

    * Расчет с учетом КПД котла (для природного и сжиженного газа – 0,92, для дизельного котла 0,88)
    ** Работа котла на протяжении 2 300 часов в год, при загруженности котла на 75%.

    Выводы:

    • Капиталовложения для строительства САГ от 200 тыс. грн. до 600 тыс. грн. в зависимости от применяемого оборудования (для зерносушилки с подачей жидкой фазы на сушилку с встроенным испарителем от 70 тыс. грн. До 150 тыс. грн. )
    • Окупаемость модернизации и перевода горелочных устройств с дизельного топлива на пропан-бутан от 6 месяцев до 1 года (отопительный сезон).
    • Современное горелочное оборудование и автоматика позволяет экономить до 43% топлива.
    • Затраты на резервную систему газоснабжения пропан-бутаном для сельскохозяйственных и промышленных предприятий не превышают величину убытков от трех-пяти дней простоя без природного газа.
    • Использование САГ – это альтернатива для предприятий (коттеджных поселков), отдаленных от магистралей природного газа, или для объектов, у которых подключение к магистралям измеряется миллионами гривен и ограничено сроками ввода в эксплуатацию.

      Сегодня сжиженный газ для систем отопления в 1,5 раза дешевле дизельного топлива. Цены на пропан-бутан имеют привязку в большей степени к ценам рынка моторного топлива (нефтепродуктов). Это объясняется тем, что пропан-бутан попутный нефтяной газ при переработке нефти или подготовке природного газа для транспортировки. То есть, пропан-бутан - это побочный продукт, который Украина экспортирует в страны Европы.
      Учитывая, что программа реорганизации энергоснабжения Российской Федерации к 2010 году предполагает повышение цен на природный газ в несколько раз, можно предположить что через несколько лет стоимость отопления 1кв.м на пропане и на природном газе сравняются. В дальнейшем мировые цены не позволят пропан-бутану дорожать столь же интенсивно, как природному газу, и эффективность его использования резко повысится.

      Для размещения резервуарного парка системы автономного газоснабжения на территории предприятия надо соблюдать следующие условия:

      • Огражденная площадка для размещения ємкостей и испарителей от 30 кв. м. до 300 кв. м., в зависимости от геометрических размеров и количества емкостей;
      • Противопожарные разрывы от ємкостей и испарителей до производственных и жилых зданий от 10 м. до 40м., в зависимости от назначения здания и общего объема емкостей (ДБН В.2.5-20-2001 п. 9.12)
